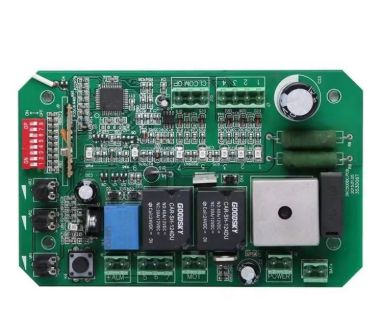

Placă electronică pentru motoare de porți culisante DC24V DKC5000
650.00LEI
Preț incl. TVA (21%) 112.81LEI
In stoc: 10 disponibile
1
Recenzii ale clienților
Recenzii doar de la clienți verificați
Încă nu există recenzii. Puteți cumpăra acest produs și fi primul care lasă o recenzie.
Aveți întrebări?
Distribuie acest produs prietenilor
Placă electronică pentru motoare de porți culisante DC24V DKC5000
Detalii produs
Placă electronică pentru motoare de porți culisante DC24V DKC5000
Regletă J1 (J1 Terminal)
- 5 COM (GND): Comun (Masă)
- 6 Photocell Input (N.C.): Intrare fotocelulă (Normal Închis)
- 7 Extra power input +24VDC: Intrare suplimentară de alimentare +24V DC
Regletă J2 (J2 Terminal)
- Conectați la 24V AC. (Fig. 11 arată conexiunea transformatorului inelar de 120W 230V AC/24V AC)
Regletă BAT+ (BAT+ Terminal)
- Interfață pentru baterie (Acumulator)
Regletă J4 (J4 Terminal)
- Conexiune motor DC (Firul roșu sus, firul negru jos)
Regletă J7 (J7 Terminal)
- 1: Buton control deschidere poartă (N.O. - Normal Deschis)
- 2: Buton control închidere poartă (N.O. - Normal Deschis)
- 3: Buton control oprire poartă (N.O. - Normal Deschis)
- 4: Bornă comună pentru butoanele de control
Regletă J8 (J8 Terminal)
- Lampă de semnalizare 24V DC (Girofar)
Regletă J10 (J10 Terminal)
- OP: Limitator de cursă pentru deschidere (Open limit switch)
- COM: Bornă comună pentru limitatoarele de cursă (Limit switch common terminal)
- CL: Limitator de cursă pentru închidere (Close limit switch)
COMUTATOARE DIP (DIP SWITCH)
Funcționează pentru motoarele de porți culisante DKC500DC(L) și DKC800DC(L). Placa de comandă este de 24V DC, compatibilă cu motoare culisante de 24V DC. Există 8 comutatoare DIP pentru reglaj.
| Număr (Serial number) | Setare / Funcție (DIP Switch Settings) |
|---|---|
| 1 și 2 | 1 ON, 2 OFF: Timpul de întârziere la închiderea automată este de 3s.1 OFF, 2 ON: Timpul de întârziere la închiderea automată este de 10s.1 ON, 2 ON: Timpul de întârziere la închiderea automată este de 30s.1 OFF, 2 OFF: Anulează funcția de închidere automată. |
| 3 | ON: Telecomanda este în modul cu 3 butoane (primul buton este DESCHIDE, al doilea este ÎNCHIDE, al treilea este OPRIRE).OFF: Telecomanda este în modul cu un singur buton (același buton de pe telecomandă controlează ciclic DESCHIDE/OPREȘTE/ÎNCHIDE/OPREȘTE). |
| 4 | OFF: Modul butoanelor externe este cu un singur buton, conectați la terminalele 1 și 4 de pe J7.ON: Modul butoanelor externe este cu trei butoane. |
| 5 | Setarea direcției de montaj (Stânga/Dreapta):OFF: Montaj pe partea dreaptă (Right side mounting).ON: Montaj pe partea stângă (Left side mounting).
Schimbarea direcției de închidere a porții va fi valabilă doar după repornirea alimentării (re-power). |
| 6 | Setarea tipului de limitator de cursă (Limit switch setting):ON: Normal Deschis (N.O.).OFF: Normal Închis (N.C.). |
| 7 | Funcția de inversare la întâlnirea unui obstacol (Meet obstacle reversal function):ON: Activată (Enabled).OFF: Dezactivată (Disabled). |
| 8 | Întârzierea detectării prin infraroșu la închidere (Infrared detection delay when closing):ON: Întârzierea detectării prin infraroșu este de 1 secundă.OFF: Funcția de întârziere a detectării prin infraroșu este dezactivată. |
