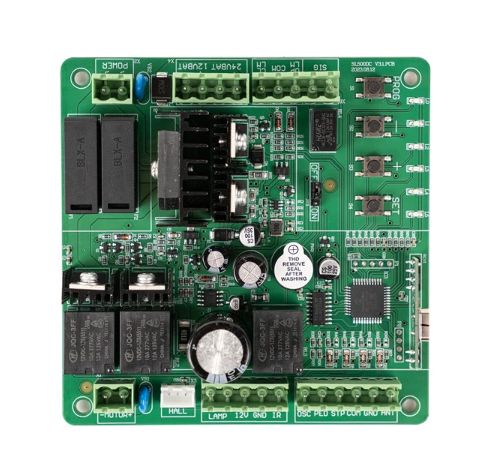

Placă comandă automatizare FLY 500

Descriere reglete

Regletă X7 (X7 Terminal) – Conform Figurii 20:

• ANT: Antenă suplimentară
• GND: Ecranare antenă suplimentară (Masă)
• COM: Bornă comună pentru butoanele externe cu impuls (Push Button)
• STP: Întrerupător/Buton extern pentru OPRIRE (Stop)
• PED: Întrerupător/Buton extern pentru ÎNCHIDERE (sau mod pietonal / Close)
• OSC: Întrerupător/Buton extern pentru DESCHIDERE (Open)

• IR: Intrare fotocelulă – Bornă comună pentru fotocelulă (N.C. - Normal Închis)
• GND: Împământare / Masă (Ground)
• 12V: Accesorii suplimentare +12V DC. După ce poarta este complet închisă, placa va intra în modul de consum redus de energie (standby), iar borna va opri alimentarea de 12V.
• LAMP+: Lampă de avertizare +12/24V DC
• LAMP-: Lampă de avertizare -12/24V DC

• Activează buzzer-ul (semnalul sonor) atunci când jumperul este introdus pe poziția ON și îl oprește atunci când jumperul este pe poziția OFF.
• Notă: Când doriți să porniți buzzer-ul, este necesar să accesați meniul plăcii de comandă în modul „Other Menu”, să activați funcția de buzzer și apoi să introduceți jumperul pe poziția ON. În acest moment, funcția sonoră poate fi utilizată normal.

• SIG: Semnal de ieșire după ce poarta s-a închis complet și este blocată pe poziție.
• OPLM: Limitator de cursă pentru DESCHIDERE (Firul Roșu).
• COM: Bornă comună / Masă (Firul Alb).
• CLLM: Limitator de cursă pentru ÎNCHIDERE (Firul Verde).

• 24VBAT+: Bornă pozitivă baterie
• 24VBAT-: Bornă negativă baterie
• Specificație baterie: 24V / 9Ah
• 12VBAT+: Bornă pozitivă baterie
• 12VBAT-: Bornă negativă baterie
• Specificație baterie: 12V / 9Ah
• Notă: Terminalele + (Plus) și - (Minus) trebuie cablate corect. O legare greșită va deteriora placa de comandă.

• Power: Alimentare electrică (Ieșire transformator)
• Specificații transformator: 240V AC / 22V AC sau 120V AC / 22V AC
• Putere nominală: 120W
