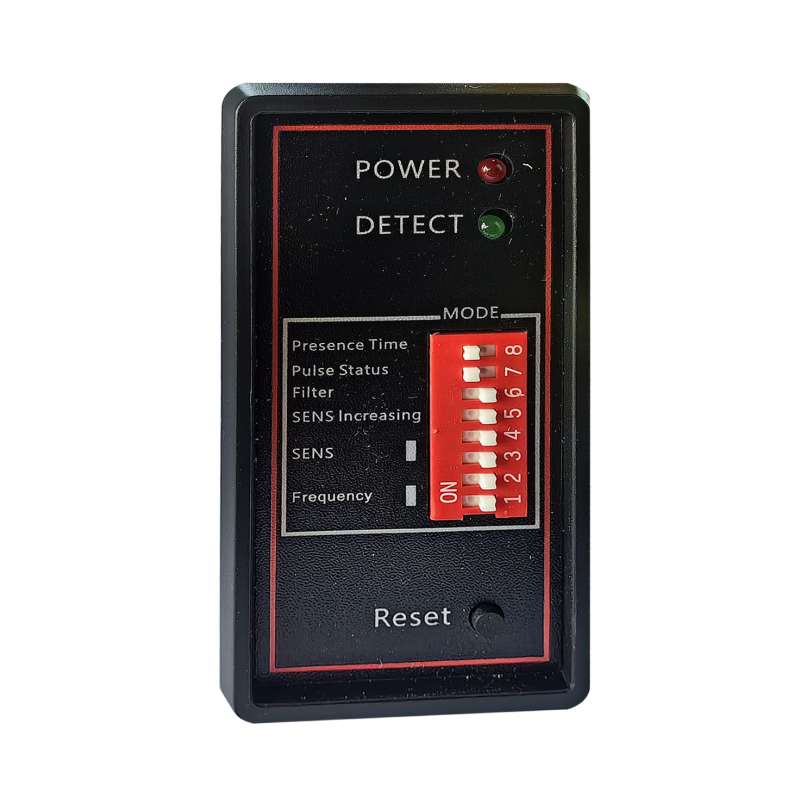

Detector single bucla inuctivă-2 relee

Descriere :

Detectorul inductiv de vehicule este proiectat pentru automatizarea barierelor, portilor si sistemelor de acces, detectand prezenta autovehiculelor printr-o bucla inductiva montata in carosabil.

Ofera functionare stabila cu raspuns rapid de 10 ms, sensibilitate reglabila pe 4 niveluri si frecventa de lucru ajustabila, astfel incat sa poti optimiza detectia in functie de dimensiunea buclei si de mediul de instalare.

Iesirea pe releu permite integrarea usoara in tablouri de comanda, iar indicarea prin LED ajuta la diagnostic si verificare rapida la punerea in functiune. Este o alegere potrivita pentru parcari, acces rezidential sau zone industriale, unde ai nevoie de detectie fiabila si control automat.

Specificatii:

Tensiune de functionare: 220 VAC / 50HZ, 4.5W

Sensitivitate: 4 niveluri reglabile

Frecventa de lucru: 20KHz ~ 170KHz

Timp de raspuns: 10ms

Temperatura de operare: -20 ~ 65°C

Umiditate relativa de lucru: 90%, fara condens

Distanta de detectie: 10m

Mod de iesire: Releu

Dimensiuni: 105 x 75 x 40mm

Greutate: 250g

Mod de utilizare:

Cand o masina este detectata, LED-ul verde de pe panou se aprinde, iar releul d2 (pinii 3 si 4) va porni. Daca nu este detectata in timpul procesului de calibrare, indicatorul corespunzator de pe panou va clipi in mod continuu.

Pentru a regla sensitivitatea se utilizeaza pinii 3 si 4 situati pe deepswitch-ul de pe panou.

Pentru a regla frecventa de operare se utilizeaza pinii 2 si 4 situati pe deepswitch-ul de pe panou.

Pinout:
